Une petite récré' ce week-end avec une vénérable ancêtre en panne, une alimentation à découpage THOMSON PADR 04E provenant d'un ordinateur WELLECT ou WELECT qui n'attend qu'elle pour pouvoir revivre.
- THOMSON PADR 04E
220V +12V +24V +5V 0V +12V 0V -12V
Et hop... un condo fuiteux !
Changement du condensateur 10.000 µf 10V par ce que j'ai de dispo, un 3300µf 16V fait l'affaire, un modèle spécial alim à découpage à faible résistance série (ESR) et supportant jusque 105°C.
Branchement... Youpiii l'alim démarre et... se coupe au bout de 5 secondes bouhhhh

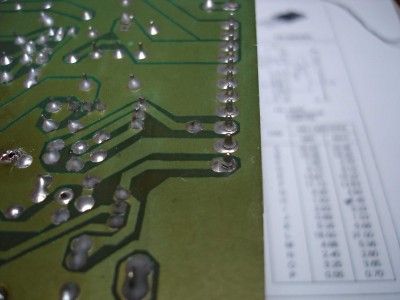

!Après une bonne paire d'heure à tout vérifier, mesurer, revérifier et remesurer et chercher midi à 14h je finis par trouver, c'était tout bête, l'alimentation n'était pas assez chargée par mon disque dur et le 5V avait besoin de débiter un ampère pour être stable ce qui est un comportement assez classique des alimentations à découpage des années 80.

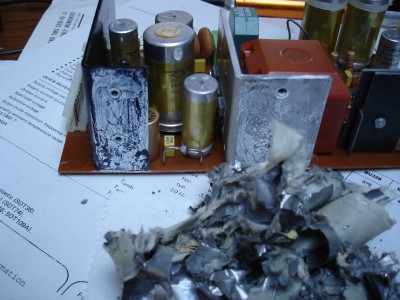

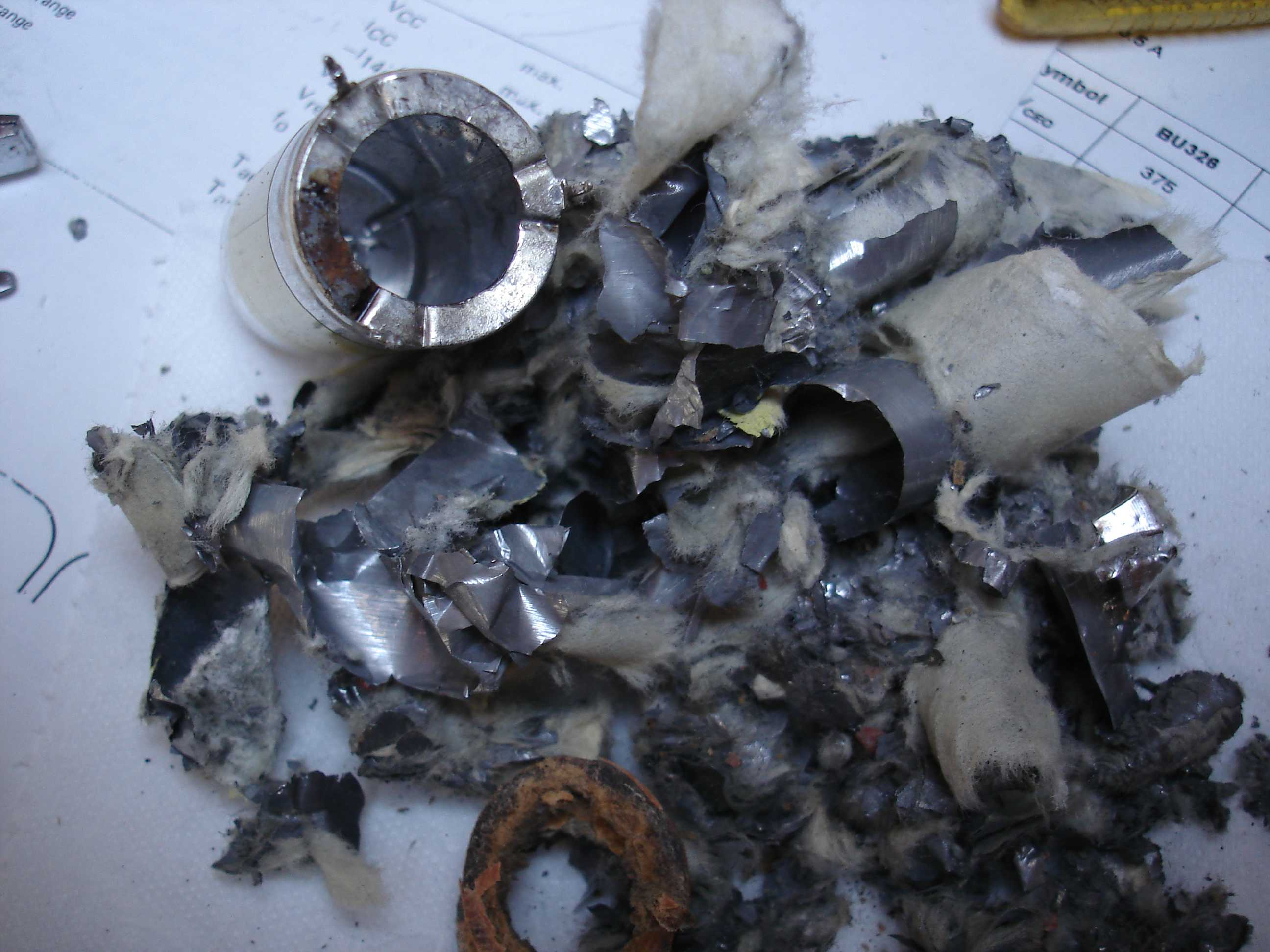

Et voilà fin de l'histoire... enfin presque... en voyant ce gros condos en métal je me dis que le nouveau est bien plus petit et pourrait tenir facilement à l'intérieur de l'ancien condo HS.
Et 5 minutes plus tard...
Chose amusante, témoin de la fin des années 70, les potentiomètres sont made in spain, les condos, made in Italy, W Germany, France...
Atchao
